空調室內風機的霍爾元件檢測方法

   2020-03-18 和平5192
核心提示:由于PG電機在轉動時,內部霍爾電路板的霍爾會輸出代表轉速的信號,在檢修時可利用這一特性。

由于PG電機在轉動時,內部霍爾電路板的霍爾會輸出代表轉速的信號,在檢修時可利用這一特性。在空調器處于待機狀態即通上電源但不開機,將手從出風口伸入,并慢慢撥動貫流風扇,相當于用手慢慢旋轉PG電機軸,使用萬用表直流電壓擋,測量霍爾反饋插座的輸出引線電壓。

①供電電壓為直流12V美的空調器PG電機內部霍爾電路板供電電壓通常為直流12VPG電機正常運行時,霍爾反饋插座的反饋端引線電壓約為3. 8V(實測在3.5~3.9V之間)。

停機但不撥下空調器電源插座,用手慢慢撥動貫流風扇電壓實測為7. 6V(高電平)0V(低電平一7. 6V0V的跳變電壓。如果實測電壓一直為0V或供電電壓12V或其他電壓值,即不為跳變電壓,則可判斷霍爾損壞。

②供電電壓為直流5V海信、海爾等大多數品牌的空調器,霍爾反饋插座供電一般為直流5V,在PG電機正常運行時反饋端引線電壓恒定為2. 5V,待機狀態時反饋端為5 V0 V5 V0 V的跳變電壓;如果實側電壓一直為恒定值,則可判斷霍爾損壞。

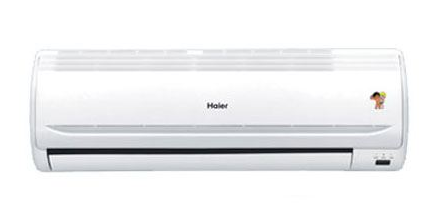

說明:海爾KFR-32GW/Z2掛式空調器室內風機(PG電機),霍爾反饋插座為直流5V供電,用手撥動貫流風扇時反饋端引線為1. 3 V0 V1. 3 V0 V的跳變電壓,PG電機正常運行時反饋端引線電壓恒定為0. 6V
