如果實測時電流為0A，則應使用萬用表交流電壓擋測量供電插頭的交流電壓，如為交流220V，則可判斷室內機主板已輸出交流電壓，應測量PTC加熱器或75℃溫度保險阻值;如電壓為交流0V，則應檢查室內機主板相關單元電路。

⑤測量阻值 首先拔下供電插頭，使用萬用表電阻擋,測量供電插頭內的引線，山于PTC熱敏電阻阻值隨溫度變化而迅速變化，PTC輔助電加熱長時間未使用過，即表面溫度為常溫(此時房間溫度約10℃)，實測阻值約500Ω;當PTC輔助電加熱工作約10min后，即表面溫度較高，關閉空調器并迅速拔下電源插頭，實測阻值約120Ω，并隨溫度下降，阻值也逐漸上升。

柜式空調器輔助電加熱

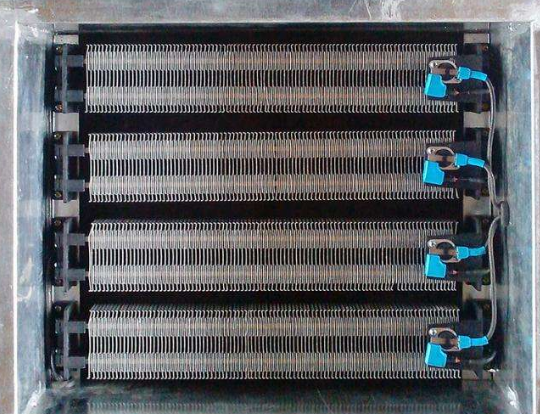

①安裝位置和構造 本處所示機型為美的KFR-51 LW/DY-GC (E5)柜式空調器，使用1500 W的電加熱管式輔助電加熱，安裝在蒸發(fā)器前面。輔助電加熱裝置由電加熱管、可恢復溫度開關、一次性溫度保險、固定支架、防護罩、2根供電引線組成。電加熱管由于功率較大，因此使用2組串聯(lián)而成。

②可恢復溫度開關和一次性溫度保險 作用和掛式空調器的可恢復溫度開關、一次性溫度保險相同，均為檢測電加熱管工作溫度，防止溫度過高而引起火災等事故。

③測量電流 從空調器銘牌可知，此機使用1500 W的電加熱管式輔助電加熱裝置，額定電流為7. 2 A;在空調器正常運行時，使用萬用表交流電流擋測量電流，實測約為6. 7A，接近銘牌標注值，可說明工作正常。

說明:根據(jù)公式，電流=功率÷電壓=1500W÷220A≈6.81A，而銘牌標注為7. 2A,可能為標準工況室內21℃、室外7℃時，制熱效果比較好，溫度較高引起電流相應增加。

④測量限位首先拔下供電引線的接線端子，使用萬用表電阻擋，測量接線端子阻值，功率為1500 W的電加熱管實測阻值約35Ω。且常溫或高溫測量阻值相差不大。
