多用于冷庫及各種試驗用制冷裝置中。其特點是制冷劑在冷卻排管內流動并蒸發,管外作為傳熱介質的被冷卻空氣作自然對流。冷卻排管可以用光管、肋片管制成。按管組在室內的安裝位置可分為墻排管、頂排管和擱架式排管三種。

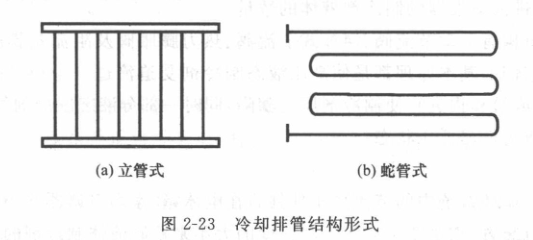

按結構形式,冷卻排管也可分為立管式、蛇管式兩類。立管式只適用于氨系統,蛇管式對氨及氟利昂系統都適用。立管式墻排管通常用于冷藏庫凍結物的冷藏間，靠墻布置，故稱為墻排管，其結構如圖2-23（a）所示。蛇管式排管通常是用38×2.5的無縫鋼管彎制而成，如圖2-23（b）所示，可以是單排的也可以是雙排的，每排由一根或兩根光管或肋管組成，蛇管式排管的適用范圍較廣，蛇管式頂排管重力供液或氨泵供液均可，單排和雙排蛇管式墻排管可用于下進上出式的氨泵供液系統及重力工業系統，單根蛇管式排管還可用于氨泵上進下出供液和熱力膨脹閥工業系統，氟利昂系統所采用的蛇管式排管通常為單排是。
