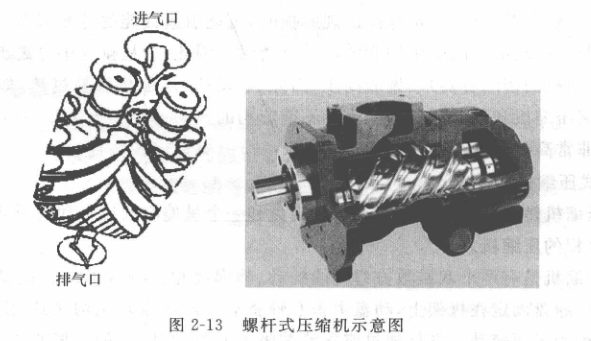

螺桿式壓縮機分為單螺桿式壓縮機及雙螺桿式壓縮機。如圖2-13所示,螺桿式壓縮機氣缸內裝有一對互相哮合的螺旋形陰陽轉子,兩轉子都有幾個凹形齒,兩者互相反向旋轉。轉子之間和機殼與轉子之間的間隙僅為5~10絲,主轉子(又稱陽轉子或凸轉子),通過由發動機或電動機驅動(多數為電動機驅動),另一轉子(又稱陰轉子或凹轉子)是由主轉子通過噴油形成的油膜進行驅動,或由主轉子端和凹轉子端的同步齒輪驅動。轉子的長度和直徑?jīng)Q定壓縮機排氣量和排氣壓力,轉子越長,壓力越高;轉子直徑越大,流量越大。

螺旋轉子止槽經過吸氣口時充滿氣體。當轉子旋轉時,轉子止模被機殼壁封閉,形成壓縮腔室,當轉子凸槽封閉后,潤滑油被噴入壓縮腔室,起密封。冷卻和潤滑作用。當轉子旋轉壓縮潤滑劑+氣體(簡稱油氣混合物)時,壓縮腔室容積減小,向排氣口壓縮油氣混合物。當壓縮腔室經過排氣口時,油氣混合物從壓縮機排出,完成一個吸氣→壓縮→排氣過程。

螺桿機的每個轉子由減磨軸承所支撐，軸承由靠近軸端部的端蓋固定，進氣端由滾柱軸承支撐，排氣端由一以對靠的賀錐滾柱支撐通常是排氣端的軸承使轉子定位，也就是止推軸承，抵抗軸向推力，承受徑向荷載，并提供必須的軸向運行最小間隙。工作循環可分為吸氣、壓縮和排氣三個過程，隨著轉子旋轉，沒對相互嚙合的齒相繼完成相通的工作循環。
