將活塞連桿組取出汽缸之外,用塞尺直接測最活塞環與環柳的軸向間隙。而活塞環的開口間隙,則是將活塞環放人汽缸或相當于汽缸直徑的量規中,用塞尺測量。

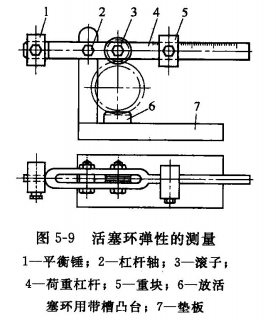

活塞環的彈性可用彈性儀進行測量,見圖5-9。活塞環的彈性是根據它從自由狀態的鎖口間隙壓縮到工作狀態的間隙所需要的應力來決定的。一般氣環直徑40~100mm為0.14~0.11MPa, 100~300mm為0. 11~0. 05MPa,如果壓縮應力降為原有應力的25%。應更換新環,油環彈力約比氣環小一半。
濟南壓縮機長時間運行,造成活塞環磨損而失去工作性能,一般不進行修理,當有下列情況之一時應進行更換。
a.活塞環在工作狀態時的開口間隙,超過直徑D 小于120mm)和
(直徑D大于120mm)。b.活塞環高度(軸向)磨損量超過0. 15mm。c.活塞環厚度(徑向)磨損量超過1mm。d.活塞環與汽缸接觸面小于圓周長2/3,其他不接觸部分與汽缸壁間隙大于0. 03mm。e.活塞環端面翹曲度超過0. 04~0. 05mm。f.活塞環重量減輕了10%。g.活塞環喪失了應有的彈性或出現裂紋。
