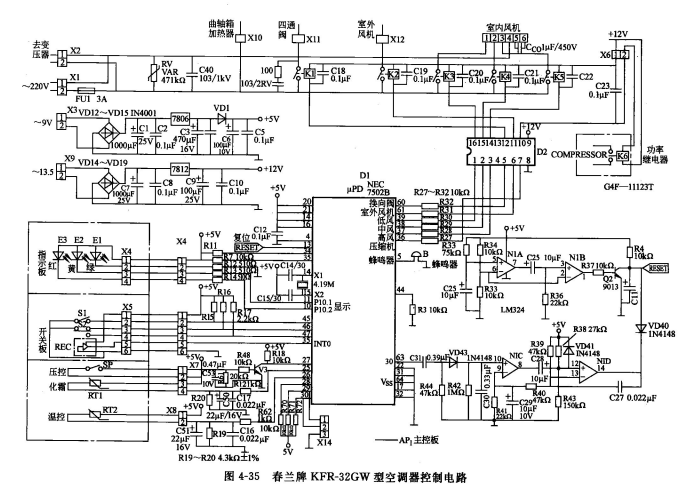

D1的26腳對室內溫度起控制作用,當熱敏電阻RT2感知室內溫度在側熱狀態已經高于設定溫度或在制冷狀態低于設定溫度時,其信號電平的變化能啟動中斷程序,使壓縮機停止工作。
除霜溫度傳感器為熱敏電阻RT1, D1的25腳為該模擬量輸入腳,融霜開始條件為-8℃,且工作45min以上,融霜結束條件為+8℃,或融霜10min, D1的27腳為壓力檢側電平輸入,當壓力異常時,電平變化能使單片機立即啟動中斷程序,使壓縮機停止工作。
正常時,壓力控制器觸點SP處于閉合狀態。壓力異常時,控制觸點SP斷開,晶體管V3截止。Dl的27腳為高電平,單片機經過判斷,立即啟動中斷程序,當壓力p > 2. 64 MP。時,SP斷開;當p < 2. 25 MPa時,SP接通。
d.復位電路 復位電路由LM324及其外圍電路組成,接單片機D1的13腳和63腳。13腳正常工作時為高電平,低電平為復位,63腳正常時輸出方波。LM324的14腳輸出高電平,當63腳無方波時,LM3Z4的14腳為低電平,使單片機RESET腳(Dl的13腳)為低電平,整機復位。
e.指示燈電路綠燈:電源指示。紅燈:遙控接收指示,收到信號時閃爍。黃燈:融霜指示,融霜時黃燈亮。
指示燈一端接有5V電源,主控板得電時,綠燈與地構成回路。D1的10腳正常時為高電平,收到遙控信號時為低電平。融霜時,D1單片機將11腳置為低電平,使LED黃燈顯示,除霜結束時,11腳又恢復為高電平。
