這種閥分為吸氣截止閥和排氣截止閥，多用于中、小型開啟式壓縮機中。吸氣截止閥和排氣截止閥分別與缸蓋的吸氣室和排氣室相連接，控制制冷劑在系統中的流量和通斷，便于對壓縮機和制冷系統進行調整和維修。結構如圖3-53所示。

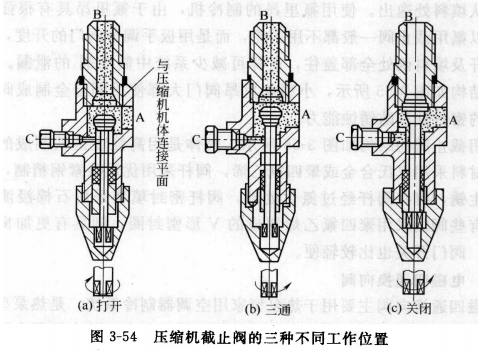

濟南壓縮機截止閥閥體上有三個通道，通道A接壓縮機的吸氣室或排氣室;通道B接吸氣管道(作吸氣截止閥用)或排氣管道(作排氣截止閥用)，旁通C為多用通道，通過它可以接壓力表、壓差控制器等，或在維修時進行抽真空、充注制冷劑、補充潤滑油等項操作，不使用該通道時，應用銅制六角螺塞堵塞。為了防止制冷劑通過閥桿與閥體間向外泄漏，閥桿與閥體間都充有填料密封，上面有壓緊螺釘，如發現沿閥桿有泄漏現象時，可適當旋緊填料螺釘，提高其密封性。旋下閥帽。轉動閥桿可以改變?nèi)齻€(gè)通道間的開閉狀態。以逆時針?lè)较蜣D(zhuǎn)動閥桿，其上閥盤就不斷下降。當閥盤下降到其下錐面與下座面緊緊接觸，閥桿再也轉不動(俗稱閥桿“倒足”)的位置時，如圖3-54 (a)所示，此時A通道與B通道相通，與C通道不通，即壓縮機的吸氣腔或排氣腔與吸氣管或排氣管之間楊通，與多用孔通道不通，這樣的工作位宜稱為截止閥“打開”。
