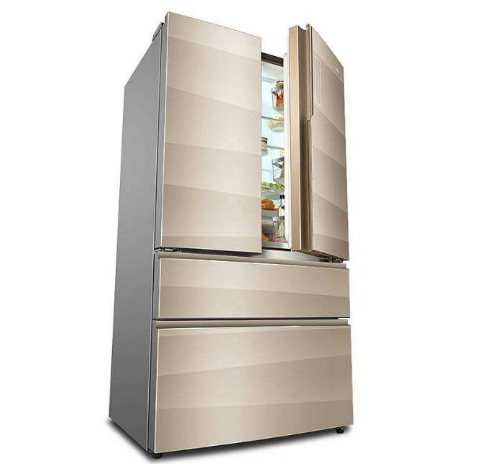

華凌牌BCD - 320W冰箱是風冷式四門電冰箱，其中上室為冷藏室，有效容積為158L，內置23L溫度調節范圍為-2℃~+3℃的保鮮盤;中間兩室為冷凍室，抽屜式門，冷凍室總?cè)莘e為86L，設有獨立制冰和儲藏冰塊間室;下室為果菜室，也是抽屜式門，通過調節果菜室內的溫控風門，其內部溫度變化范圍為5℃~14℃，果菜室容積為76L。制冷劑由壓縮機高壓端排出后首先進入冰箱底部的附加冷凝器。附加冷凝器為板管式散熱器，散熱器上部有化霜水蒸發盤，依靠高壓氣體過熱段對化霜水進行加熱，加快化霜水蒸發，具有雙重作用。高溫高壓氣體經過附加冷凝器后進入冰箱右側冷凝器，再進入冰箱的頂部對頂部進行加熱，防止頂部產生凝露現象。制冷劑流經頂部后進人冰箱左側冷凝器，最后進入藏于門框內的防凝露管，完成整個制冷循環。右側冷凝器是冰箱散熱的主要部位，管內制冷劑氣體尚處于過熱狀態，所以冰箱工作時右側表面溫度稍稍高于左側表面溫度。

中間兩個抽屜后的蒸發器前有冷凍室內板，板內有風扇和風道，將來自蒸發器的冷風送往冷凍室和冷藏室，冷凍室內板底部設有回風口，形成冷凍室的風路循環;冷凍室風道送來的冷風通過冷藏室內板下部的電動風門，經冷藏室內板的多層風口送往冷藏室，冷藏室的回風及部分冷凍室來的冷風經餛合后送往最下一層的果菜室，再由回風風道送往蒸發器底部，形成風路循環。
