為減少水耗,水冷式冷凝器的冷卻水通常循環使用。為此,需設置冷卻塔,并將冷凝器的水通道與冷卻塔、冷卻水泵用管道串接組成冷卻水循環系統。冷卻水在冷凝器中吸收制冷劑冷凝釋放的熱量升高溫度后,經水泵加壓送至冷卻塔在空氣中蒸發冷卻降溫,然后再返回冷凝器吸熱。

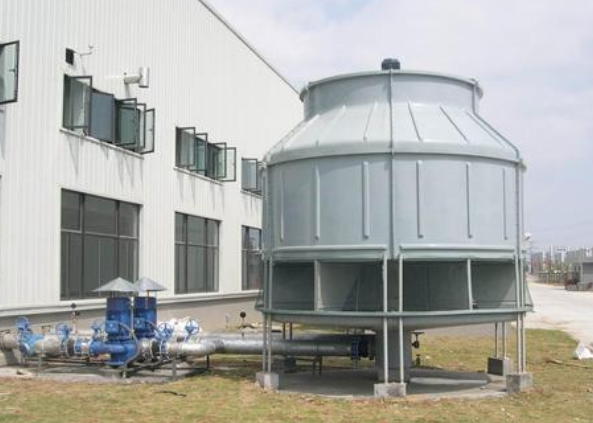

現在采用較多的是機械德州通風逆流式冷卻塔。它主要由塔體、風機及配用電動機、噴水器和填料層等部件組成。冷凝器出水在水泵作用下,經塔體中央的進水管進入噴水器,均勻向下噴淋至填料層,沿填料層中的縫隙貼著填料表面成薄膜狀緩慢向下流動。塔體外部空氣則在風機作用下,從塔體下部四周的導風板被吸入塔內,并沿填料層縫隙以一定流速向上流動,與水充分接觸進行熱濕交換。
有一部分水蒸發成水蒸氣進入空氣,帶去水的汽化潛熱。同時水還通過對流換熱方式向溫度較低的空氣放熱。因此,水被冷卻降溫,被冷卻的水從填料層流至下部集水池內,再?gòu)乃叵虏康某鏊芩突乩淠餮h(huán)使用。空氣則從塔頂排出,并帶走水冷卻所釋放的潛熱和顯熱。為盡量減少排出的空氣夾帶走水滴,在塔體上部設置有擋水板,使水氣分離。有些冷卻塔在填料層上方設有能轉動的噴淋式布水器,可使水更均勻地散布于整個塔內的流通截面,以充分發揮冷卻效果。集水池內設有浮球閥,與補給水管相連,可適時自動補充因水蒸發而減少的水量。一般水的補給量約為循環水量的1%~3%。
