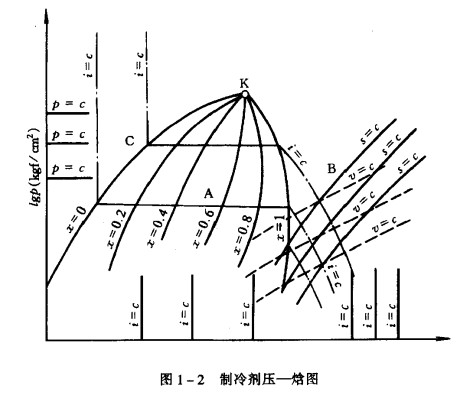

制冷劑的壓一焓圖(又叫lgP-1圖)是反映制冷劑狀態的工具圖,它對于了解制冷劑的工作狀態,分析制冷機、空調器的運轉性能是很有幫助的。制冷劑壓一焓圖如圖1-2所示。
不同的青島制冷劑有不同的壓一焓圖。單級壓縮制冷循環在壓一焓圖上的表示如圖1-3所示。圖中,制冷劑的蒸發壓力P0為已知,在蒸發過程中P0不變,所以是一條等壓線;制冷劑的冷凝壓力Pk為已知,在冷凝過程中Pk為不變,所以也是一條等壓線;在壓縮機中制冷劑被認為是絕熱壓縮過程,所以是一條等嫡線;在節流過程中,制冷劑的熔值不變,所以是一條等熵線。
制冷劑的這4條等值線相交,形成一個不規則的梯形,這就是常見的單級壓縮制冷循環的lgp-1圖。
