用鹵素燈檢漏是一種比較科學的檢漏方法,它可以對微量的漏點進行判斷。檢查時,先將系統中氮氣放掉,并充入臨沂生產的F-12或F-22制冷劑,當壓力達到0.049 MPa時,再充入氮氣,使系統壓力達到0. 098 MPa左右,然后用鹵素燈檢漏。根據其火焰顏色來判斷泄漏點。鹵素燈使用方法如下:
使用時將底蓋擰開,加入適量的乙醇(99.5%酒精),注入量不可過多,約為鹵素燈容積的1/2,擰緊底蓋,再把乙醇放入托盤內,并點燃對鹵素燈噴嘴加熱,待乙醇燒盡時,微開火焰調整閥,并用火接觸噴嘴,噴嘴中噴出的乙醇氣體便著火燃燒,然后將探頭沿系統管道各連接部分慢慢移動,并觀察火焰的顏色。火焰變成綠色說明有輕微泄漏,火焰呈綠色偏紫或完全變成紫色,說明漏點較大。

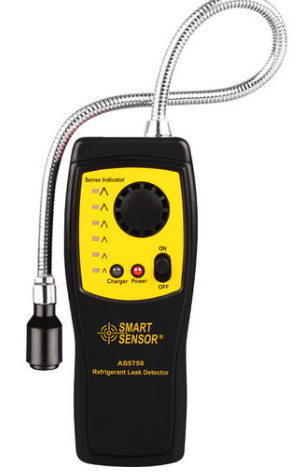

電子檢測儀是目前檢測制冷系統泄漏精度最高的一種新型檢測儀器。它利用氣體電離現象,經過電子放大器放大后,其檢測靈敏度特別高,精度可達到檢測每年泄漏為5g。可用于制冷系統精密檢漏。

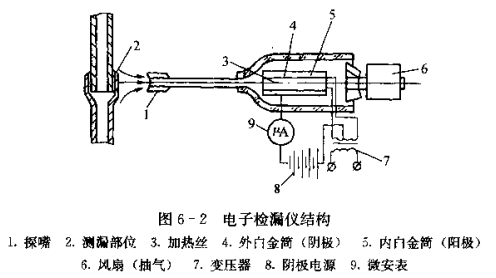

1、電子檢漏儀的基本結構 電子檢漏儀由離子管、變壓器、加熱絲、風扇、電流表和檢測吸嘴等構成,其外形結構如圖6-2所示。
2、使用方法使用時,加熱絲對內部白金筒加熱到800℃左右,并在兩極上通以直流高電壓,管子內裝有風扇,當將吸嘴對準被檢管道時,風機不斷抽吸氣體,假如管道內有氟利昂氣體泄出,便被電離管吸進,氟利昂氣體在進入高電場后即被電離而形成離子流,使串聯在高電壓線路內的電流表指示數值發生變化,這樣就可以判斷泄漏。
使用電子檢漏儀檢漏時,應使吸嘴與檢側點的趾離保持在3~5 mm之內,吸嘴(探頭)的移動速度一般不超過50 mm/s。
