目前濟南冷庫使用的葉輪式氮泵主要有AB-3型和D40型雙級氨泵兩種。
AB-3型葉輪式氨泵是一種速度型氨泵,其主要部件有:進液端蓋、排液端蓋、隔板1,隔板2、葉輪、主軸、密封器和油包等.葉輪裝在兩塊隔板中間,用半圓鍵與主軸連接。由于轉速較高,因此,在靠電動機一端的軸上方,裝有注油器,由注油閥控制供油,以保證主軸的潤滑。

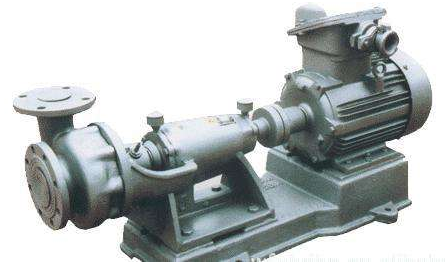

D40型雙級氨泵是在原雙級氨泵基礎上做了改進的一種新型氨泵,其結構形式大體上與AB-3型葉輪式氨泵相似。進液端蓋、排液端蓋的底部即為泵體的底部。隔板與進、排端蓋用六根螺槍組成機體。兩個葉輪分別裝在隔板組的中間申聯成雙級,用半圓形鍵與主軸連接。主軸伸出端以聯軸器與電動機聯接。電動機轉動帶動主軸轉動,葉輪將氨液排出。
屏蔽式氨泵有立體式和臥式兩種。立體屏蔽式氨泵的葉輪和電動機轉子裝在同一根軸上,泵與電動機共用一個外殼,即不需要密封也不需要聯軸器。因此結構緊湊,外形尺寸小,安裝維修方便。
解蔽式氨泵電動機的效率比普通電動機低50%左右,因此它的轉子與定子間隙較大,轉子在氨液中轉動時摩擦損失大。
