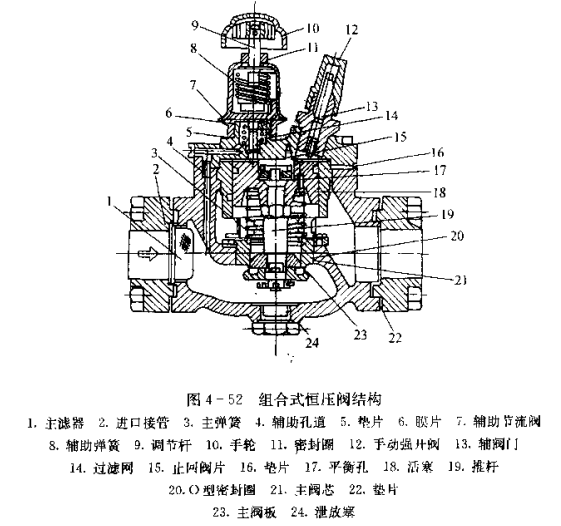

組合式恒壓閥結構如圖4-52所示,它由主閥和壓力導閥組成,其結構比較復雜。來自蒸發器的制冷蒸氣經輔助孔道進入,克服輔助彈簧的壓力將膜片向上推,將輔閥門打開,制冷劑蒸氣經輔閥門向下流動推開止回閥片,作用在活塞的上平面,推動活塞向下移動,帶動推桿、上閥芯、主閥板下移,主閥門被打開,制冷劑蒸氣從閥體流向制冷壓縮機。當蒸發壓力增大時,主閥門開度增大,使通過閥體的制冷劑流量增大,使蒸發壓力一下降;反之,當通過閥體的制冷劑流量減少時,則蒸發壓力升高。因此實現了對蒸發壓力的“恒壓”控制。
