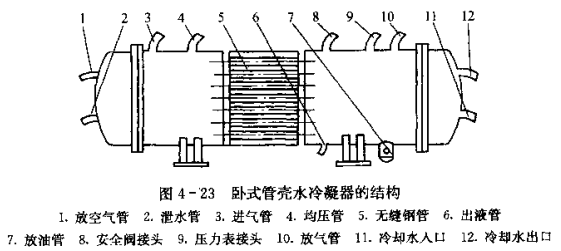

臥式管殼水冷凝器的結構如圖4-23所示，主體是用鋼板焊制成的圓柱形筒體，兩端各焊一塊有多孔的鋼板，管板上焊接?25 X 2.5 mm或?38 X 3 mm的無縫鋼管數十根，作為冷卻水管。管外圍與外殼之間的空間為蒸汽冷凝部位。筒體的兩端聯接具有分水槽的端蓋，端蓋與筒休聯接處加橡膠墊圈，并用螺栓緊固。

工作時，冷卻水由水泵帶動，從端蓋下部進水管流人冷凝器，因端蓋鑄有分水槽，使冷水在筒內分成幾個流程，自下而上在冷卻水管內按順序反復流動，最后由端蓋上部的出水管流出。高溫高壓氣體制冷劑由管殼頂部進氣管進入殼體內的空隙之間，遇冷后便結成液滴，下落到殼體的底部，再由底部的出液管放出。

端蓋頂部裝有放空氣管，用于供水時排出積存在其中的空氣。下部設有放水管，當冷凝器在冬季停用時，可將其內部水放出，以防止其內部冷卻水管凍裂。
