熱交換器
(1)冷凝器。家用空調器通常采用風冷翅片式冷凝器,外形如圖5-42所示,它由紫銅管和鋁合金肋片組成。為了提高換熱系數,常將鋁箔沖出各種形狀,再經機械脹管,使鋁稍與冷凝管緊緊相接,它具有體積小,重量輕,換熱表面積大、熱效率高等優點。
(2)蒸發器。空調器采用翅片盤管式蒸發器,其結構與冷凝器基本相同,如圖5-42所示。
空調器的通風裝置

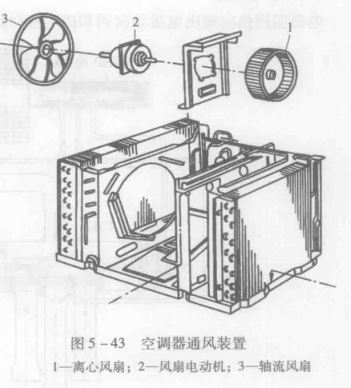

空調器的通風裝置主要部件有室內側的離心風扇、室外側的排風軸流風扇及送風百葉、風向調節閥板、回風格柵等,空調器的通風裝置如圖5-43所示。
在窗式空調器中,送風扇與排風扇同在一個軸上由電動機帶動。室內的空氣被送風風扇的吸入端吸入,經過空氣過濾器濾除空氣中的灰塵、雜質后,由風扇送至蒸發器冷卻,然后被風幣吹至送風百葉風口,送入室內。送風風向可以調節,百葉風口分兩層,內層是季直百葉,外層是水平百葉。風扇電動機根據使用的電源電壓不同,分為單相和三相兩種。單相電動機為異步感應電動機,它要求運轉平穩、曲聲低、振動小、效率高,轉速能按高、中、低三擋或高、低二擋調節。風肩電動機主要由轉子、定子、端蓋、軸和軸承組成,軸比一般電動機要長,并從前后兩端伸出,軸和承多采用冶金含油軸承,噪聲比滾動軸承低,但磨損后噪聲增大。

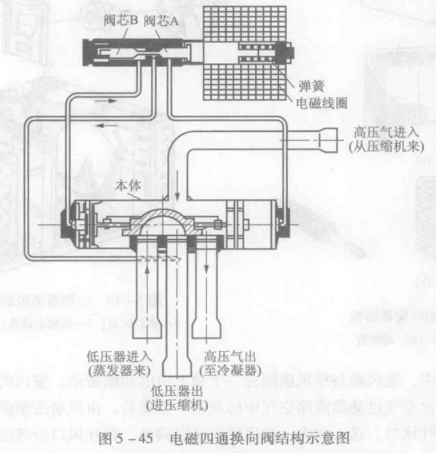

室外側的排風風扇將從空調器兩側百葉窗處的空氣吸入,經過冷凝器時起到風冷降溫作用,然后由軸流風扇排至室外。空調器的離心風扇的微電動機如圖5-44所示。送風用的離心風扇為多葉低噪聲風扇,葉輪材質主要采用ABS工程塑料或鋁材兩種,排風扇的風扇均采用軸流風扇,軸流風扇的葉片大多采用ABS工程塑料注塑成型,也有采用鋁材壓制或鍍鋅薄鋼板。
