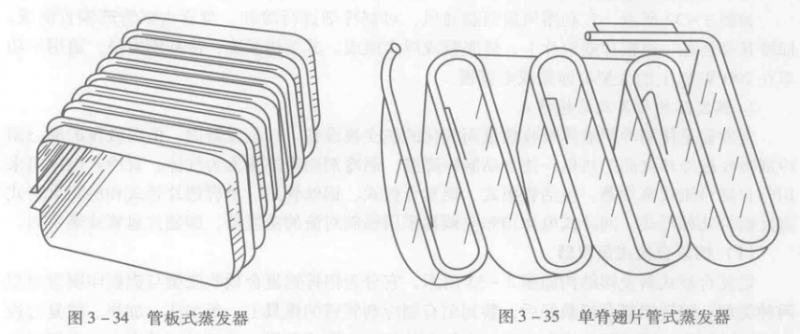

(2)管板式蒸發器:管板式蒸發器結構如圖3-34所示,將銅板或鋁板變成“口”字形,再將蛇形的銅管或鋁管焊接或粘結在其表面上。該蒸發器的特點是制冷劑在管內通過不會泄漏,盤管不與箱內空氣、水分接觸,因而不易腐蝕,可靠性高,壽命長,廣泛應用于直冷式雙門電冰箱的冷凍室中。
(3)單月翅片管式蒸發器:該蒸發器的翅片和管子材料采用銅材或鋁材經特殊加工制成,結構如圖3-35所示。其優點是傳熱效果號,制冷速度快,廣泛應用于雙門直冷式電冰箱的冷藏室中。
(4)鋼絲盤管式蒸發器:此蒸發器是將鋼絲點焊在銅管或鋼管上,其結構如圖3-36所示。目前廣泛流行的大容積電冰箱經常采用這種蒸發器。
(5)翅片盤管式蒸發器:翅片盤管式蒸發器結構如圖3-37所示,與翅片盤管式冷凝器結構相似,盤管出口處接有一段粗圓管(積液器),其作用是讓蒸發器出口處未完全氣化的液態制冷劑留在此處,以免壓縮機產生液擊事故。其工作時用風扇強制空氣在管外翅片中通過,并向盤管內流過的液體制冷劑放熱,使制冷劑被蒸發成氣體。該蒸發器的特點是換熱效果好、結構緊湊,廣泛應用于雙門間冷式電冰箱。
