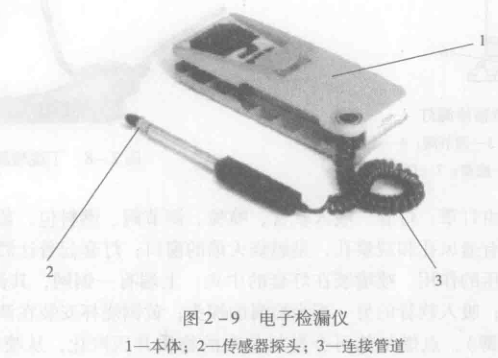

電子檢漏儀是檢測制冷設備有沒有氟利昂和R134a泄漏的新縫檢漏儀器,具有體積小、靈敏度高、使用方便和便于攜帶的特點,在制冷設備生產和維修行業中得到了廣泛應用。其外形如圖2-9所示。
1、原理
電子檢漏儀是根據六氟化硫等負電性物質對負電黨放電有抑制作用這一原理制成的。當氟利昂氣體進入具有特殊結構的電暈放電探頭時,就會改變放電特性,使電學電流變化,經儀器內的電子電路將電黨電流的變化放大變換后以光信號和音響的方式表達出來。
2、電子檢漏儀的使用方法和注意事項
1)將電池裝入電池盒內,接通電源,把開關撥到“氟利昂”處,會聽到“滴、滴、滴”勻速的聲音,如要檢測R134a,則撥到“R134a”擋。
2)將傳感器探頭靠近制冷設備的被檢驗部位,慢慢移動(一般以2cm/s以下速度),當接近泄漏源時,油漏氣體被吸和探頭,“滴、滴、滴”的聲響頻率會加快,同時,指示燈也開始閃亮,被測氣體氟利昂濃度越大,發出的聲頻越高,閃亮的指示燈數越多。據此即可知道氟利昂的泄漏處。
3)要保持清潔,避免油污、灰塵、水分污染探頭。若探頭的保護單已被污染,則可小心拆下電池后,旋下保護單,用航空汽油清洗,吹干后再照原樣裝好。制冷劑濃度太高也會污染探頭,使靈敏度降低,所以發現大量泄漏時就要關機,不要讓檢漏儀繼續工作。
4)使用電子檢漏儀時要防止撞擊傳感器的探頭,更不要隨意拆卸,以免損壞探頭。
5)電子檢漏儀在使用中工作不正常,如嘯叫,應檢查干電池電壓是否太低、探頭是否已被污染或損壞。
