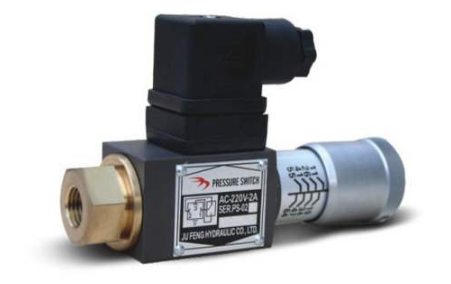

中壓保護是指兩級壓縮中的低壓級排出壓力的安全保護,其目的同單級壓縮的高壓保護相仿。當?shù)蛪杭?jí)排氣壓力(中壓壓力)超過規定值時,壓力繼電器立即動作切斷電源,使壓縮機作事故停機。凡單機兩級壓縮機,都需設置中壓保護,而用單級機配套的兩級壓縮機,其中壓保護可以用低壓級壓縮機的高壓壓力繼電器,但其壓力應調整到中壓的安全保護調定值。

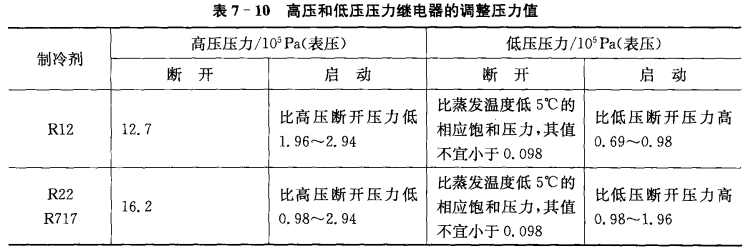

高壓和低壓繼電器的調整壓力值,依制冷劑的種類而定。表7-10列出常用的R12,R22和R717制冷劑,其壓力繼電器觸點斷開和啟動的調整壓力值。
中壓壓力繼電器的調整值,應根據實際經驗確定,一般情況下,其調整壓力不大于7. 84 X 10? Pa。對中、小型使用煙臺生產的氟利昂制冷劑的制冷系統,一般不設置安全閥,僅用高、低壓力繼電器作安全保護設備。壓力繼電器和壓差繼電器還可用于斷水事故保護。一般采用兩種方法:發生斷水警報信號,并作事故停機。或者發出斷水普?qǐng)?bào),經過一段延時作事故停機,延時時間約為30s左右。
潤滑油壓差保護是在壓縮機運行時確保一定的油壓。當油壓低于某一定值時,壓差繼電器動作,壓縮機必須停機,以免發生設備事故。油壓保護不能使用壓力斷電器,只能采用壓差繼電器,因?yàn)榍S箱或油箱是與壓縮機吸入側相通。其壓差繼電器動作的調定值是:舊式活塞式壓縮機為0.49X10?Pa;帶卸載裝置的系列活塞式壓縮機為1.47X10?Pa。
壓差繼電器,也是氨泵不上液的安全保護設備。用于氨泵的壓差繼電器的特點是量程范圍小,在(0.098~1. 47) X 10?Pa的范圍內,動作較為靈敏,同時采用延時措施。
綜上所述,隨著制冷系統自動控制程度的提高,壓力保護安全設備也日益完善。
3、熔塞。在貯液器和冷凝器上設置的熔塞也是一種安全設備,可以防止因火災而出現的爆炸事故。熔塞因火災等外部發生的高溫而熔化.它和因操作管理上的失誤而產生的高壓,所設置的安全閥和壓力繼電器等安全設備不同.異常高汽時,熔塞不起安全保護作用。
熔塞是鑲在壓力容器壁上的易熔合金塞子,其主要成分是秘(Bi)、鉛(Pb)和錫(Sn)組成,其熔點為60~80℃。
