在冷凝器,貯氨器等高壓設備上的安全閥。當壓力達到18. 1 X 10? Pa時,應能自動開啟。
在中間冷卻器,低壓循環桶,低壓貯氨器等設備上的安全閥,當壓力達到12. 3 X 10? Pa時,安全閥應能自動開啟。

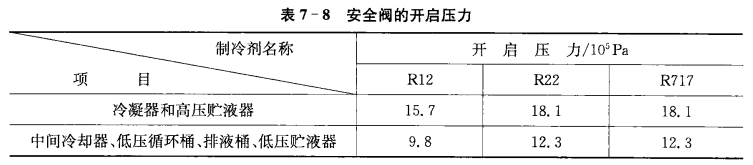

幾種常用制冷劑(R12,R22,R717)所用制冷設備的安全閥開啟壓力見表7-8。
R22兩級壓縮機的低壓機,其中安全閥白動開啟的壓力與兩級氨壓機相同,故不贅述。規程規定:氨制冷系統高壓側的最高工作壓力不得超過14. 7 X 10? Pa,那么,為什么高壓設備上安全閥的開啟壓力18. 1 X 10?Pa比最高工作壓力還高出3. 4 X 10?Pa呢?這主要是由于安全閥一旦在超壓時自動開啟,往往不容易恢復到完全密封狀態,而造成制冷劑的經常泄漏損失。
在這種情況下,絕對禁止用擰緊彈簧式安全閥的調整螺栓來消除泄漏(這也是安全閥必須鉛封的主要原因之一),所以,規定安全閥的開啟壓力值高于最高工作壓力,這樣不會因壓力波動就開啟,更不會經常開啟。不允許操作人員任意調整和提高安全閥的開啟壓力。

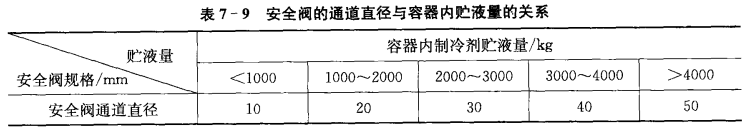

在設備上設置安全閥,最重要的一點是要求它在達到開啟壓力時必領具有足夠的排氣能力。因此,要求出廠的安全閥應經過額定排量試驗合格。全安排放系統的氣流阻力盡可能要小而且暢通,其管道的截面積應符合表7-9的要求,以確保迅速排除超壓部分的青島制冷劑。
