(3)淋激式冷凝器的安裝 淋激式冷凝器的安裝應保證每組管組安裝在垂直平面上,頂部的滋水槽應測好水平,對擋水板要進行對中調整,并對滋水槽做溢水試驗,要使溢水能在冷凝器管組外表面均勻淋過。管組的水平管應向液體集管方向傾斜,傾斜度0.3%,以使冷凝的液體能順暢地流人液體管。
(4)冷凝器的連接管道 冷凝器筒體安裝完畢后,需用各類無鋒鋼管連接其他設備,并在管道上安裝控制閥門。
在與冷凝器相連的管道上安裝閥門時,筒體與閥門之間至少要有200mm的間距,以便于檢修。冷凝器的水平出液管段坡向貯液桶,坡度為2%。
臥式冷凝器和貯液器重疊安放時,應保證兩者之間的垂直距離大于300mm,否則兩設備之間需設計安裝氣相均壓管。
立式冷凝器的中部接有放空氣管和均壓管,接管時要搞清兩管的位置。對立式冷凝管而言,放空氣接管應在均壓接管之下,因為空氣比氨氣重。

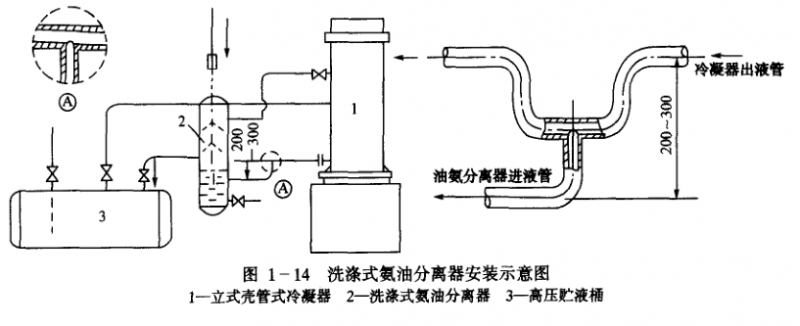

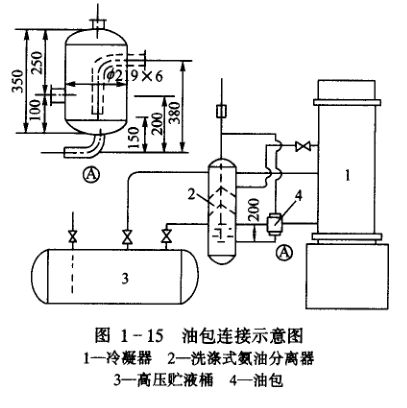

制冷系統采用洗滌式氨油分離器時,應注意洗滌式分離器的進液管是從冷凝器水平出液總管的底部接出的(也可用彎管連接),并有一定的高差(見圖1-14),這樣才能保證洗滌式氨油分離器的氨液供應。此外,還可以設置油包供液(見圖1-15)。
