熱電風速儀根據測頭的結構不同分為熱球式和熱線式兩種。制冷與空調系統中常用的是熱球式熱電風速儀。

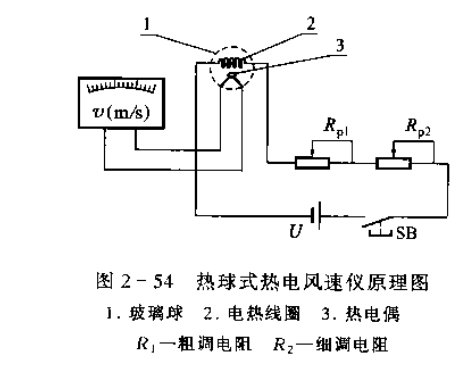

球式熱電風速儀由熱球式測頭和測量儀表兩部分組成。測頭是將鎳鉻線圈和測量熱球溫度的熱電偶一同置于玻璃球內當。通過鎳鉻線圈的加熱電流一定時,玻璃熱球測頭的溫度將隨風速的大小而變化,風速越大,球體散熱越快,其溫升越小,玻璃熱球測頭內的熱電偶產生的電壓也小;風速越小,球體散熱越慢,其溫升越大,測頭內熱電偶的電正也就越大。熱電偶電壓的大小,通過測量儀表轉換成相應的電流由表頭指示出米,在表盤上可直接讀出風速值。儀表原理如圖2-54所示。
熱球式熱電風速儀使用方便,反應快,靈敏度高,測速范圍為0.05一30m/s,對空調恒溫、恒濕房間等低風速場合測量尤為優越。但這種測頭結構嬌嫩、易損;測頭一旦受污,將影響其散熱性能,從而使標示的風速值發生變化;且測溫時測頭放置有方向性;測頭互換性差也是這種儀表的嚴重缺陷。
