管式配水的優點為管內水流速度高,因而管斷面小,占用塔內通風面積小,形狀阻力也小。其缺點是水質要清潔,堵塞后不易清理。

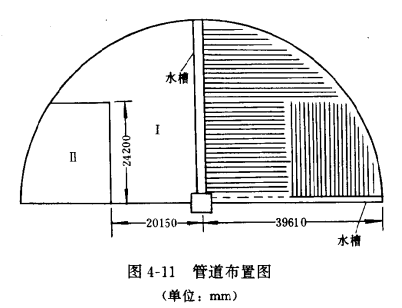

國內某電廠的自然通風逆流式冷卻塔,淋水面積5000m2,采用槽管結合配水。冷卻水量Q=42867m3/h。采用一個中央豎井、方形斷面3. 50m X 3. 50m,如圖4-11所示。
配水分成兩個區域,Ⅰ區豎井接主水槽,斷面1000mm X1500mm,槽頂為封閉的,每槽設5個約100mm直徑的通氣管,主水槽接配水管,管距1m,管徑為?200mm。較長的8條管用同一直徑。其他各管,在管道中部管徑由?200mm縮為?160mm。Ⅱ區主水槽斷面為1000mm X 1400mm,每槽也設5個同樣直徑的通氣管;配水管距1m,管徑為?200mm,在中間縮為?160mm。采用RC型噴頭,間距1m。

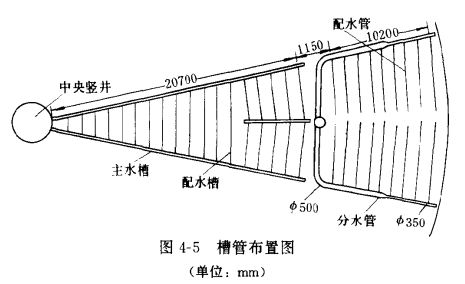

圖4-5中的管式配水布置在塔的外圈,淋水面積2270m2,水量17000m3/h。來水不通過中央豎井,用4條?900mm的鋼管引入塔內,每條再分成兩條?700mm的豎鋼管將水提升到配水高程,每條豎管再分成2條?500mm的水分管,沿配水高程向塔外圈輸水,見圖4-5。
分水管在中途縮小管徑為?350mm。分水管兩側接配水管,每側9條,管徑?200mm,間距1. 13m,噴嘴間距和槽式配水一樣,仍為1. 15m,單個噴嘴在靜壓頭60cm水柱時,泄水量q=2.8L/s。

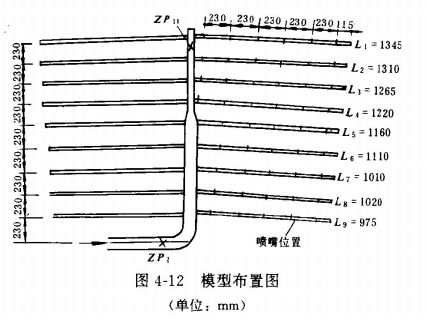

模型取1條分水管的供水范圍,即外圈淋水面積的1/16,見圖4-12。

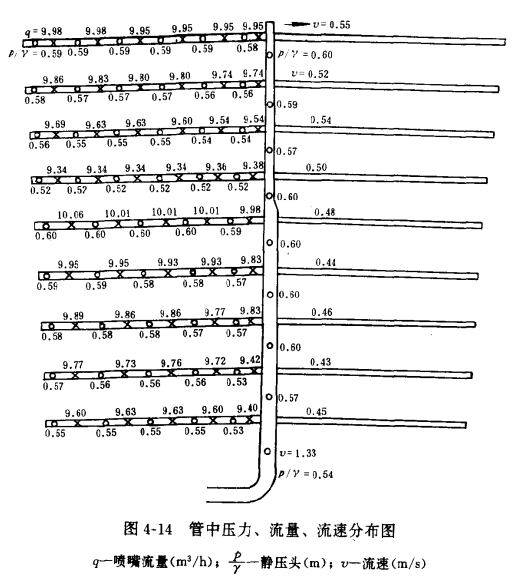

長度比尺1:5,分水管、配水管均用鐵管,噴嘴用鋼管。以噴嘴出口高程為零點。ZP11點測壓管水位,作為管式配水系統工作水頭的控制點,試驗時控制ZP11點,測壓管內水位分別為30、40、 50、 60、 65cm(原型值)。水位60cm時,測得管內各點水流速度、靜壓水頭和噴嘴流量,見圖4-14。由圖可見,沿分水管水流靜壓成增加趨勢,所以在第5,第6條配水管之間,將分水管管徑由聲500mm縮為#350mm(原體),使水流靜玉纂本不變,在配水管內,靜壓沿水流方向也呈增加趨勢,但變化很小。由干靜壓變化小,所以噴嘴流量相互差別也不大。但2條配水管之間,噴嘴流量差別較明顯,尤其在分水管收縮段的前后,管徑收縮,分水管靜壓變小,所以配水管中靜壓頭也相應變小,噴嘴泄量也變小。

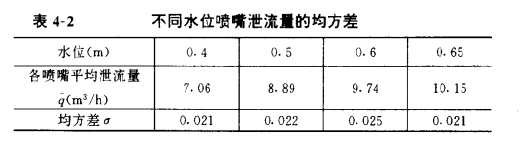

總起來看,在水位0. 4、 0. 5、 0. 6、0. 65m時,各噴嘴的泄水量分布還比較均勻。不同水位時所有噴嘴泄水量的均方差見表4-2。
