風管加固與導流葉片安裝應符合下列規定:
1、矩形風管宜采用直徑不小于6mm的鍍鋅螺桿做內支撐加固。風管長邊尺寸大于或等于1000mm或系統設計工作壓力大于500Pa時,應增設金屬槽形框外加固,并應與內支撐固定牢固。負壓風管加固時,金屬槽形框應設在風管的內側。內支撐件穿管壁處應密封處理。

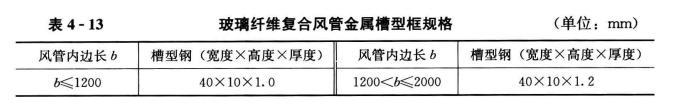

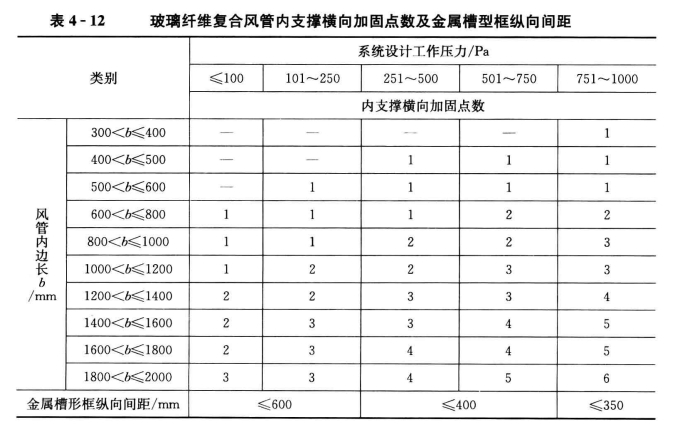

2、風管的內支撐橫向加固點數及金屬槽型框縱向間距應符合表4-12的規定,金屬槽型框的規格應符合表4-13規定。
3、風管采用外套角鋼法蘭或C形插接法蘭連接時,法蘭處可作為一加固點;風管采用其他連接方式,其邊長大于1200mm時,應在連接后的風管一側距連接件150mm內設橫向加固;采用承插階梯粘接的風管,應在距粘接口100mm內設橫向加固。
4、矩形彎頭導流葉片可采用PVC定型產品或采用鍍鋅鋼板彎壓制成,其設置應按《通風與空調工程施工規范》(GB 50738-2011)第4. 3. 3條執行,并應安裝牢固。
