常見的三通有等徑三通和異徑三通兩種。等徑三通的焊接要點如下:
1、認真展開,制作樣板。
2、在主管和支管劃出定位十字線,并打上樣沖眼。
3、分別把雌、雄樣板中心對準管子的中心線,把樣板緊貼在管子上,劃出切割線。應注意的是:主管上開孔的大小應與支管的內徑相配。

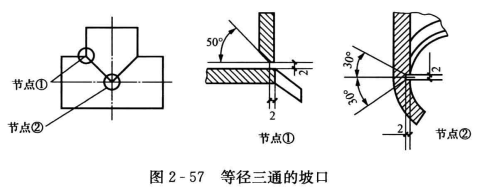

4、進行切割時,應注意切出坡口。坡口要求如圖2-57所示。支管上應全部開坡口,在角焊處坡口角度為45°,從角焊處到對焊處坡口角度逐漸均勻減小,對焊處為30°;主管角焊處不開坡口,在角焊與對焊處的中點處開坡口,對焊處坡口角度為3°。
5、焊接前應認真找正,保證兩根管子的夾角為90°,用夾持器固定進行點焊,點焊間隔應適中,然后再正式焊接。
6、為避免應力集中應把支管對接處的尖角去掉。
7、其他應注意的問題與對接相同.
異徑三通的焊接方法與等徑三通基本相同,但當支管口徑小于主管口徑的1/3時,可將支管插入主管孔內,用在主管上開坡口的方法組對、焊接,此時應注意保證支管管端與主管內壁相平,不能伸入主管管腔內。
