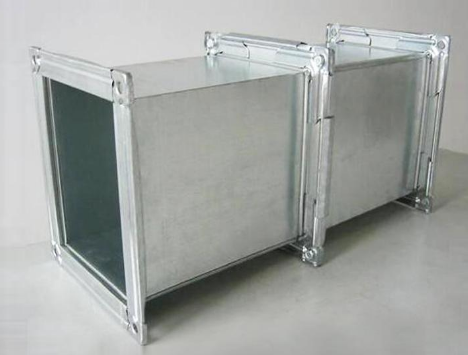

1、薄鋼板法蘭風管制作應符合下列規定:
1)薄鋼板法蘭應采用機械加工;薄鋼板法蘭應平直。機械應力造成的彎曲度不應大于0.5%。
2)薄鋼板法蘭與風管連接時,宜采用沖壓連接或鉚接。低、中壓風管與法蘭的鉚(壓)接點間距宜為120~150mm,高壓風管與法蘭的鉚(壓)接點間距宜為80~100mm。
3)薄鋼板法蘭彈簧夾的材質應與風管板材相同,形狀和規格應與薄鋼板法蘭相匹配,厚度不應小于1. 0mm,長度宜為 130~150mm。
2、成形的矩形風管薄鋼板法蘭應符合下列規定:
1)薄鋼板法蘭風管連接端面接口處應平整,接口四角處應有固定角件,其材質為鍍鋅鋼板,板厚不應小于1.0mm。固定角件與法蘭連接處應采用密封膠進行密封.

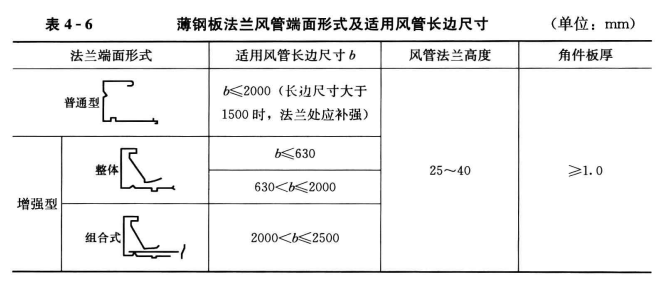

2)薄鋼板法蘭風管端面形式及適用風管長邊尺寸應符合表4-6的規定。
3)薄鋼板法蘭可采用鉚接或本體壓接進行固定。中壓系統風管鉚接或壓接間距宜為120~150mm;高壓系統風管鉚接或壓接間距宜為80~100mm。低壓系統風管長邊尺寸大于1500mm、中壓系統風管長邊尺寸大于1350mm時,可采用頂絲卡連接。頂絲卡寬度宜為25~30mm,厚度不應小于3mm,頂絲宜為M8鍍鋅螺釘。
