1、風管的彎頭、三通、四通、變徑管、異形管、導流葉片、三通拉桿閥等主要配件所用材料的厚度及制作要求應符合《通風空調工程施工規范》(GB50738-2011)中同材質風管制作的有關規定。

2、矩形風管的彎頭可采用直角、弧形或內斜線形，宜采用內外同心弧形，曲率半徑宜為一個平面邊長。

3、矩形風管彎頭的導流葉片設置應符合下列規定:

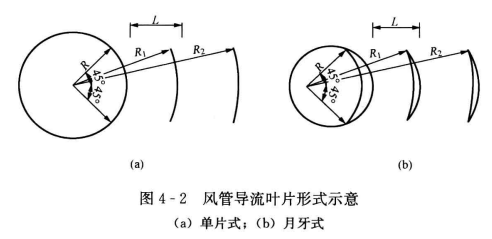

1)邊長大于或等于500mm且內弧半徑與彎頭端口邊長比小于或等于0.25時，應設置導流葉片，導流葉片宜采用單片式、月牙式兩種類型(圖4-2)。

2)導流葉片內弧應與彎管同心，導流葉片應與風管內弧等弦長。

3)導流葉片間距L可采用等距或漸變?cè)O(shè)置的方式，最小葉片間距不宜小于200mm，導流葉片的數量可采用平面邊長除以500的倍數來確定，最多不宜超過4片。導流葉片應與風管固定牢固，固定方式可采用螺栓或鉚釘。

4、圓形風管彎頭的彎曲半徑(以中心線計)及最少分段數應符合《通風與空調工程施工規范》(GB 50738-2011)的相關規定。

5、變徑管單面變徑的夾角宜小于30°，雙面變徑的夾角宜小于60°，圓形風管三通、四通、支管與總管夾角宜為15°~60°。
