焊接等徑斜三通的制作步驟

   2019-12-02 和平3623

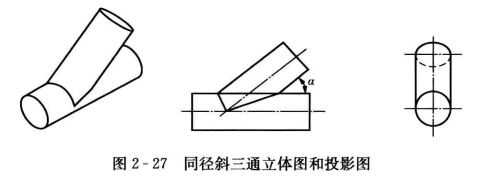

核心提示:如圖2-27所示為等徑斜三通的立體圖和投影圖。

如圖2-27所示為等徑斜三通的立體圖和投影圖。

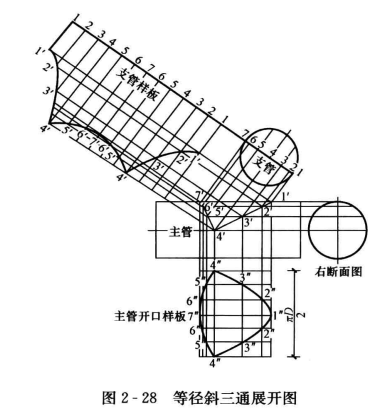

從圖中可知支管與主管的交角為a,其展開圖(2-28)的作圖步驟如下:

1根據主管和支管外徑,及其主支管的相交角a畫出等徑斜三通的正立面投影圖。

2在支管的頂端畫半圓并6等分,由各等分點向下畫出與支管中心線相平行的斜直線.使之與主管右斷面上部半圓6等分線相交得直線11'22'33'44'55'66'77',將這些線段移至支管周長等分線的相應線段上,得到點1’、2'3'4'5'6'7'6'5'4'3'2'1',用光滑曲線將這些點連接起來,即是支管的展開圖。



3將等徑斜三通正立面圖

上的交點1', 2', 3', 4', 5', 6', 7,向下引垂直線,與半圓周長(πD/2)的各等分線相交,得到點1", 2", 3", 4", 5", 6"7",用光滑曲線將這些點連接起來,即是主管開孔的展開圖。
