在空調通風系統中,主要是通過風量和風壓來選擇通風機。

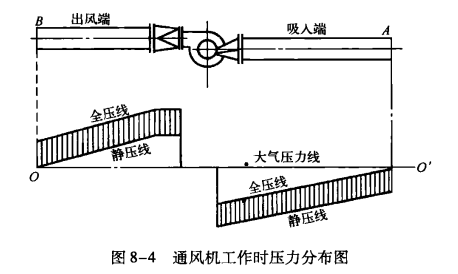

空氣為流體,它遵守流體力學的規律及連續性定理,當它沿管道流動時,全壓等于動壓與靜壓之和。通風機在驅動空氣流動時,在管道內的壓力分布圖如圖8-4所示。
當通風機未運行時,全壓等于靜壓,也等于大氣壓力。假設以大氣壓力線作為基準線,則通風機吸入端在基準線之下,出風端在基準線之上。
當通風機運轉時,在不考慮進口有能量損失時,A斷面有一定流速,所以動壓不為零(在通風管內,只要流體有速度,其動壓永遠為正值),而全壓為零,所以動壓等于靜壓值,靜壓為負。當接近通風機時,為克服吸氣管道阻力,靜壓負值越來越大,動壓值不變(因管道流速不變),到通風機的入口處時,由于出現漸縮管,速度增大,動壓也大。在通風機入口的靜壓負值也稱為通風機的真空度。
空氣經通風機加壓以后,其動壓和靜壓均為正值。所以全壓也為正值,隨著通風管阻力的增加,靜壓值不斷下降直到出口,靜壓為零,全壓等于動壓。
如圖8-4所示,通風機出口全壓值最大,而通風機的總風壓(總全壓值),則是通風機進出口全壓值絕對值之和。
對于同一型號的風機,當它的主軸轉速改變時,其風量、功率均要發生改變。
