水冷螺桿式冷水機組主要由半封閉式螺桿壓縮機、殼管式冷凝器、干燥過濾器、熱力膨脹閥、殼管式蒸發器、以及電器控制部分等組成。

  機組制冷時，壓縮機將蒸發器內低溫低壓制冷劑吸入氣缸，經過壓縮機做功，制冷劑蒸氣被壓縮成為高溫高壓氣體，經排氣管道進入冷凝器內。

高溫高壓的制冷劑氣體在冷凝器內與冷卻水進行熱交換，把熱量傳遞給冷卻水帶走，而制冷劑氣體則凝結為高壓液體。從冷凝器出來的高壓液體經

熱力膨脹閥節流降壓后進入蒸發器。在蒸發器內，低壓液體制冷劑吸收冷凍水的熱量而汽化，使冷凍水降溫冷卻，成為所需要的低溫用水。汽化后

的制冷劑氣體重新被壓縮機吸入進行壓縮，排入冷凝器，這樣周而復始，不斷循環，從而實現對冷凍水的冷卻。

  從機組出來的冷凍水，進入室內的風機盤管、變風量空氣調節機等末端裝置，在室內與對流空氣發生熱交換，在此過程中，水由于吸收室內空

氣的熱量（向室內空氣散熱）而溫度上升，而室內空氣經過室內換熱器后溫度下降，在風機的帶動下，送入室內，從而降低室內的空氣溫度，而溫

度上升后的冷凍水在水泵的作用下重新進入機組，如此循環，從而達到連續制冷的目的。

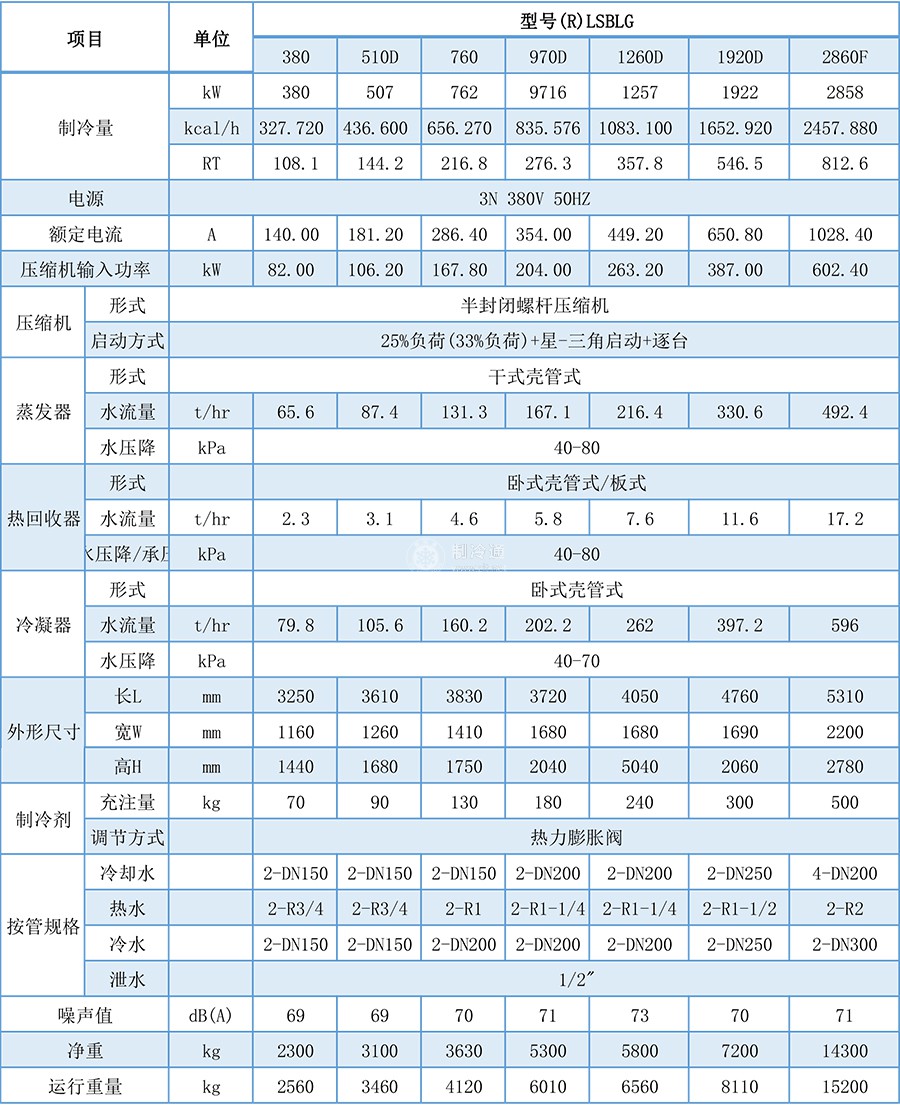

備注：1、制冷量標準工況為冷凝器進水溫度30℃，出水溫度35℃。蒸發器進水溫度12℃、出水溫度7℃，熱回收進出水溫為15/55℃；

   2、機組能調范圍為25%-50%-75%-100%或無極能調

   3、噪音測定位置距主機正前方3.0米，高1.5米，前后左右對稱四點平均值；

   4、規格參數如因產品改良或更新，不另行通知

   5、未標注的其他型號參數詳詢江蘇藝?yán)洵h(huán)境科技公司，可非標定制。
